サ ブ ミ ク ロ ン X 線 顕 微 C T



サブミクロンX線顕微CTを開発中です



従来装置で2時間かかる撮影を10分で実施できるようになります。現在解像度5μmを達成しました。





撮影画像例 : リチウムイオン電池セルのリアルタイム観察

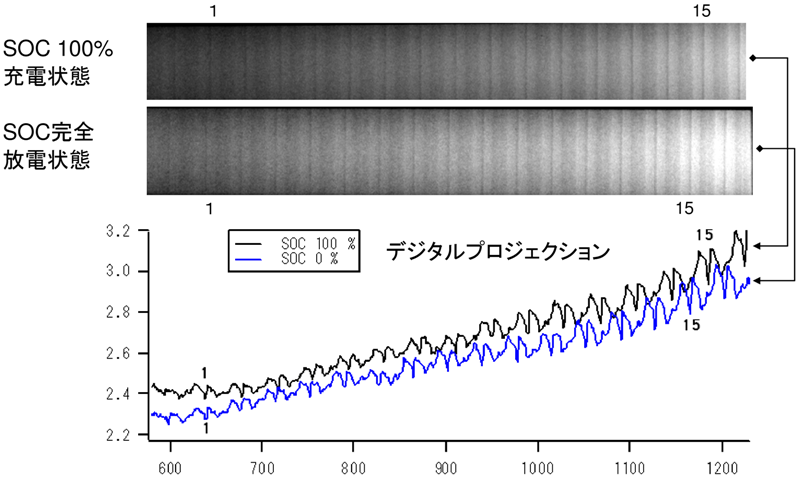

MIRRORCLE-CV4を用いて充放電によりリチウムイオン電池内のセル間隔が変わるのが観察できます。セルの間隔が充電時に広がっていることがわかります。







撮影画像例 : リチウムイオン電池電極のCT画像





左はMIRRORCLE-CV4で撮影したリチウムイオン電池のCT画像。右はライナックを用いたCT画像で、共に1mmピクセルサイズのラインセンサー検出器を用いて撮影しました。MIRRORCLEでは内部構造の詳細がわかります(日立製作所との共同研究で撮影)。







200μmピクセルサイズの2Dフラットパネル検出器を用いて撮影したCT画像です。

断層1では、電極が網目状になっている様子が確認できます。断層2は、電極中央部の断層写真です。







開発中の分析装置 : 20倍拡大サブミクロンX線CT装置







         ターゲット



光源 MIRRORCLE-400
X線エネルギー 10〜100keV
検出器 X線ラインセンサ
試料サイズ 数cm以下
分解能 1μm未満
